LD Systems NMP 32 - Matryca DSP 32 × 32. 4 wejścia/wyjścia analogowe i 28 × 28 AES67

LD Systems NMP 32 - Matryca DSP 32 × 32. 4 wejścia/wyjścia analogowe i 28 × 28 AES67

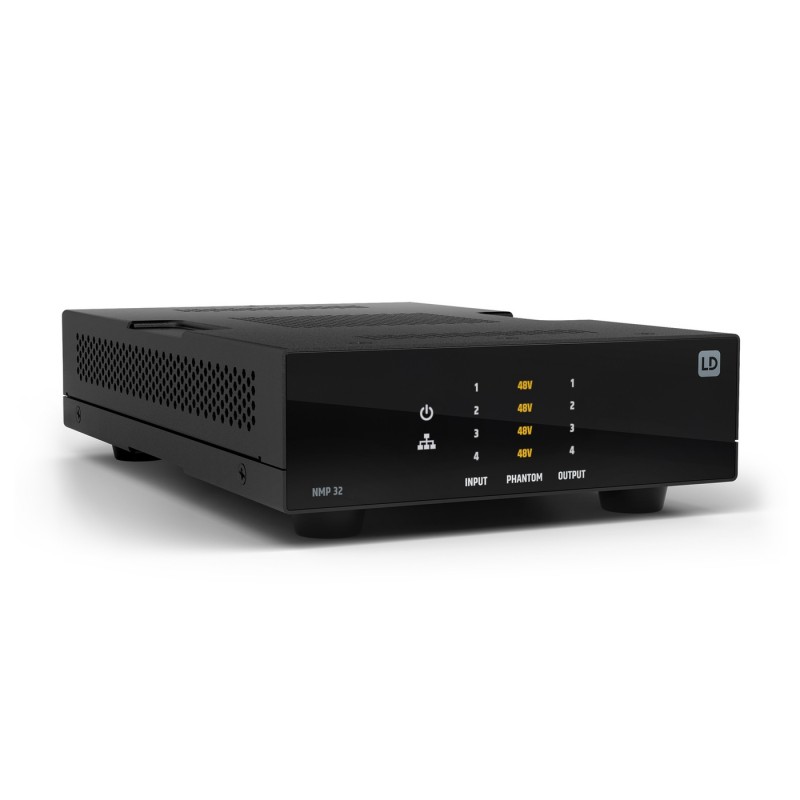

NMP 32 to kompaktowy procesor matrycowy DSP 32 × 32 z serii TICA®. Został zaprojektowany do routingu, miksowania i optymalizacji dźwięku w średnich i dużych stacjonarnych i sieciowych systemach AV. Dzięki 4 symetrycznym wejściom mikrofonowo-liniowym z przełączalnym zasilaniem fantomowym 48 V na każdym z nich oraz 4 symetrycznym wyjściom liniowym urządzenie zapewnia przejrzystą transmisję audio z mikrofonów, źródeł sygnału, wzmacniaczy i kolumn aktywnych.

W instalacjach sieciowych NMP 32 dostarcza 28 × 28 kanały sieciowego audio AES67 (kompatybilne z Dante przez AES67), pozwalając na otwartą integrację AoIP i skalowalne przesyłanie dźwięku w wielu pomieszczeniach, strefach i punktach końcowych systemu.

NMP 32 doskonale sprawdza się w systemach kampusowych i firmowych obejmujących wiele pomieszczeń i stref audio, w hotelach oraz obiektach eventowych z salami balowymi i konferencyjnymi, w wielostrefowych budynkach hotelarsko-gastronomicznych i w obiektach publicznych, gdzie wymagany jest niezawodny routing dźwięku w ramach rozbudowanego systemu. Dźwięk można kształtować za pomocą narzędzi DSP dostępnych na każdym kanale: korekcji (EQ), opóźnienia i dynamiki. Zintegrowane funkcje, takie jak mikser typu gain‑sharing, automiksery bramkujące, eliminacja sprzężeń oraz ducker priorytetowy, zapewniają maksymalną klarowność mowy i automatyzację miksowania.

NMP 32 jest w pełni zintegrowany z oprogramowaniem QUESTRA® LD Systems i zaprojektowany tak, aby umożliwiać skalowanie systemu z innymi urządzeniami kompatybilnymi z QUESTRA®. Instalacja jest prosta: Zasilanie przez PoE (IEEE 802.3af) z opcjonalnym rezerwowym zasilaniem DC, chłodzenie bezwentylatorowe do bezgłośnej pracy oraz obudowa 1/3 szerokości racka 19″ i wysokości 1 U z opcjonalną półką zapewniającą elastyczność montażu.

Idealne rozwiązanie dla profesjonalnych instalatorów i użytkowników, którzy potrzebują kompaktowej, sieciowej platformy do obsługi rozbudowanych systemów wielostrefowych, interoperacyjności w standardzie AoIP i skalowalnego środowiska pracy QUESTRA®.

Najważniejsze informacje

• Matryca DSP 32 × 32 do rozbudowanych stacjonarnych i sieciowych systemów AV
• Pełna integracja z oprogramowaniem QUESTRA® LD Systems z wizualnym interfejsem pracy

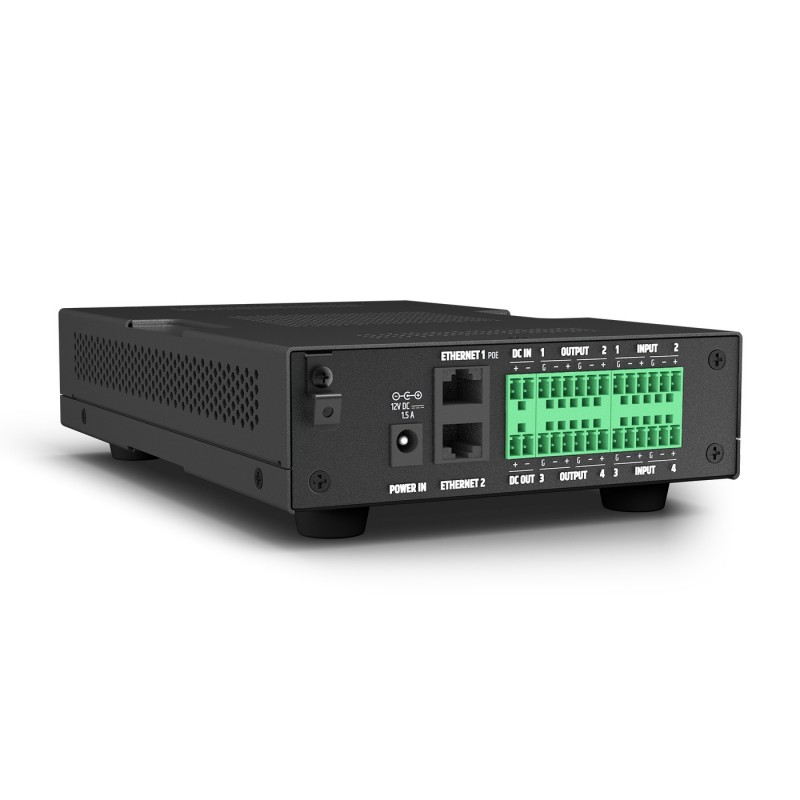

• 4 symetryczne wejścia mikrofonowo-liniowe i 4 symetryczne wyjścia liniowe do połączeń lokalnych
• Przełączane zasilanie fantomowe 48 V dla każdego wejścia
• 28 × 28 kanały audio w standardzie AES67 dla otwartej integracji AoIP
• Kompatybilność z Dante zapewniająca elastyczną łączność w sieciach audio
• Hybrydowy rdzeń DSP z elastyczną konfiguracją każdego kanału: korekcji (EQ), opóźnienia i dynamiki
• Obejmuje funkcje: mikser typu gain-sharing, automikser bramkujący, eliminator sprzężeń oraz ducker priorytetowy
• Zasilanie przez PoE (IEEE 802.3af) z dodatkowym wejściem DC dla zasilacza zewnętrznego
• Chłodzenie bezwentylatorowe do bezgłośnej pracy w pomieszczeniach wrażliwych na hałas
• Kompaktowa obudowa 1/3 szerokości racka 19″ i wysokości 1 U
• Opcjonalna półka do łączenia z innymi produktami z serii TICA®

Specyfikacja techniczna

Ogólne

• Materiał: Blacha stalowa
• Powłoka: Malowany proszkowo
• Kolor: Czarny

Wejścia

• Typ sygnału wejścia: Mikrofon dynamiczny, Mikrofon pojemnościowy (zasilanie phantom), AES67
• AES67 Connector type: RJ-45 socket
• Liczba wejść mikrofonowych/liniowych: 4
• Mic/Line-in connector type: Terminal block 3 pin (Euroblock) / 3.5 mm pitch
• Zasilanie Phantom: 48 V

Wydajność wejścia mic/line

• Nom. Czułość (< 1% THD, 1 kHz, max. Gain): 43 mV
• Zakres wzmocnienia: 0 - 24 dB
• Impedancja wejściowa: 6,8 kΩ
• THD+N: ≤ 0,003 % (+4 dBu)
• Pasmo przenoszenia wejścia (±0,5 dB, rel. Avg): 13 - 22 000 Hz
• Min. SNR (<1% THD, 1 kHz, Max. Gain, unweighted): 110 dB
• Min. SNR (< 1 % THD, 1 kHz, unity, A-weighted): 102 dB
• Min. CMRR: 50 dB

AES67

• Liczba kanałów wejściowych: 28
• Liczba kanałów wyjściowych: 28
• Częstotliwość próbkowania: 48 kHz
• Głębokość bitowa: 16 Bit, 24 Bit, 32 Bit

Wyjścia

• Typ sygnału wyjściowego: AES67, Zrównoważony
• AES67 outputs connector type: RJ-45 socket
• Liczba wyjść liniowych: 4
• Line outputs connector type: Terminal block 3 pin (Euroblock) / 3.5 mm pitch

Wydajność wyjścia liniowego

• Maks. poziom wyjściowy (<1 % THD, 1 kHz, max. Gain): 13,5 dBu
• Impedancja wyjściowa balanced (1 kHz): 600 Ω
• Zniekształcenia intermodulacyjne (SMPTE): 0,005 %
• THD (+4 dBu): 0,004 %
• Stosunek sygnału do szumu SNR (<1% THD, 1 kHz, unity gain, A-weigthed): > 95 dBu
• Stosunek sygnału do szumu SNR (AES17): > 110 dB

Przetwarzanie sygnałów

• Głębia bitowa przetwornika AD/DA: 24 Bit
• Częstotliwość próbkowania przetwornika AD/DA: 48 kHz
• Opóźnienie systemu: 2,6 ms

Praca w sieci

• Napięcie robocze: 100 V AC - 240 V AC (±10 %) / 50 - 60 Hz, PoE+ (42,5 V DC - 57 V DC, IEEE 802.3at, Type 2)
• Moc znamionowa: 10 W
• Pobór mocy w trybie bezczynności: 6 W

Chłodzenie

• System chłodzenia: Chłodzenie konwekcyjne

Środowisko

• Temperatura otoczenia: 0 - 40 °C
• Maksymalna wilgotność powietrza (bez kondensacji): 85 %
• Klasa bezpieczeństwa: Klasa 3

Wymiary i waga

• Szerokość: 142 mm
• Wysokość: 53 mm
• Głębokość: 221 mm
• Waga: 905 g
• Przesłuch: 110 dB
